Předchozí článek hovořil o historii vývoje induktorů. Dále se podívejme na klasifikaci induktorů.
Nejběžnější induktory jsou klasifikovány podle funkce:
1. EMI induktor (pro eliminaci šumu):
(1). Impedance šumu v diferenciálním režimu: jako BEAD / RH CORE
(2). Cívka se společným režimem: jako je COMMON MODE CHOKE
2. Napájecí induktor (správa napájení): jako SMD POWER INDUCTOR / DIP INDUCTOR
Tlumivky se společným režimem a induktory v diferenciálním režimu:
Induktor diferenciálního režimu je vinutí (cívka navinutá na železném jádru). Filtrační tlumivka připojená samostatně k nulovému vodiči a vodiči pod proudem může odfiltrovat pouze rušení v diferenciálním režimu.
Tlumivky s diferenciálním režimem jsou zvláště vhodné pro aplikace s vysokým proudem. Protože se cívka navinutá kolem železného jádra nasytí, když se proud tekoucí do cívky zvýší, nejběžněji používaným materiálem železného jádra na trhu je jádro z kovového prášku.

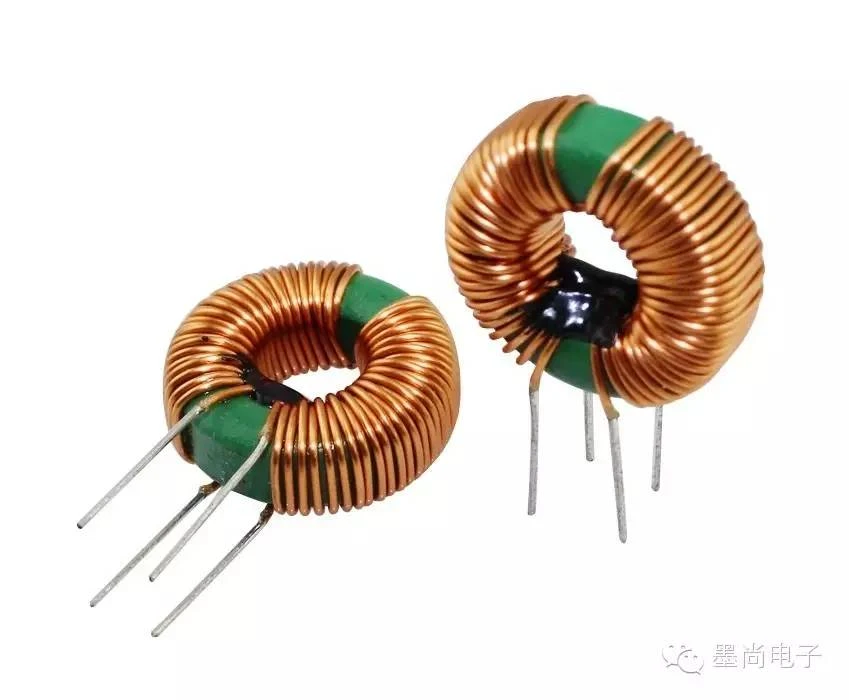

Tlumivky se společným režimem jsou dvě vinutí (dvě sady cívek se stejným počtem závitů na stejném jádru, stejný průměr drátu a navinuté v opačných směrech). Dvě vinutí mají stejný vstup a výstup. Připojte k nulovému vodiči a k živému vodiči. Co je odfiltrováno, je signál společného režimu.
Charakteristikou induktorů se společným{0}}režimem je to, že dvě cívky na stejném jádru jsou navinuté v opačných směrech, takže se jádro nebojí saturace. Nejběžněji používaným materiálem jádra na trhu je ferit s vysokou-vodivostí.
Schéma principu činnosti induktorů v diferenciálním a společném režimu:
